高柔性電纜的特性

文章出處：www.yushuosh.com 作者：BCC玖泰電纜時間：2024-07-18 08:21:12 瀏覽量：返回上一頁

高柔性電纜常用作電力傳輸和信號傳遞。用于機器人系統及移動設備，鑄造設備行業，生產流水線，機器人手臂等柔性場合。在工業環境中做連接控制，干燥或潮濕的室內環境可以使柔性電纜壽命更長，用于拖鏈的高柔性電纜則稱之為拖鏈電纜。

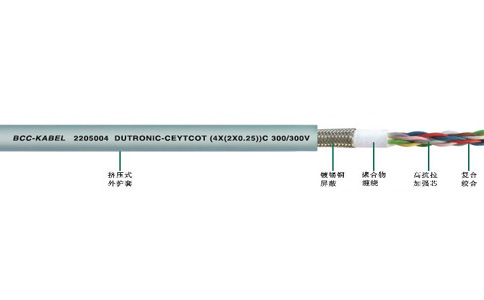

高柔性電纜在設計生產時，需要注重電纜的選材及設計結構，下面我們從這兩方面看一看高柔性電纜的特性：

導體：導體的選擇要適中，導體太粗或過細均會影響電纜柔韌性及機械強度。玖泰電纜設計生產的高柔性電纜導體符合VDE 0295/IEC 60228 Class 6標準，經優化的多股銅導體絞合結構，防止芯線折斷，從而使電纜在連續運動中耐用（甚至在小彎曲半徑的拖鏈應用中也能持久使用）。

絕緣：優選高機械性能彈性體材質，增強電纜的抗機械強度性能，保障電纜在長時間的循環往復移動彎曲場合下應用。

芯線結構：短節距優化成纜，進一步提升電纜的柔韌性能；復合成纜結構，將芯線圍繞一個抗拉材料做成的中心絞合成束，使得電纜的內部結構可靠穩定，在最大的彎曲受力作用時電纜也能保持穩定。

內護套：襯料填充擠壓成型內部護套，在外部支持復合絞線，從而防止電纜扭曲和芯線破損。

屏蔽：選用優化屏蔽層編織的全屏蔽層，防止屏蔽層破損，從而極大地增加和/或保護電纜的EMC功能。成束編織，強化芯線編織層，釋放彎曲半徑中芯線的低拉伸力/壓力，從而防止扭曲和芯線破損。

外護套：優選特殊改性彈性體材質作為電纜的外護套，提升電纜的柔軟性和機械強度的同時，還具備優異的環境適應性能。而擠壓成型的外部護套高度耐磨，支持屏蔽層編織，減少拖鏈中的磨損，從而顯著延長使用壽命。

我們從選材及設計結構方面分析了高柔性電纜的特性，材料與工藝的結合成就了高柔性電纜獨特的性能，高柔性拖鏈電纜不僅具備柔韌性能，還具備優異的抗機械強度性能，以適應電纜的循環往復移動彎曲使用。

問
辨別拖鏈電纜質量比較簡單的方法是看銅絲的線徑？

答
通過電纜導體銅絲的線徑或許可以分辨拖鏈電纜與普通電纜，但卻不能辨別拖鏈電纜的質量。有些電纜廠家不清楚拖鏈電纜之所以耐用的本質，只注重模仿拖鏈電纜的表面形式。較細的銅絲的確可以增加導體的靈活性，但拖鏈電纜并非只有銅絲。如果銅絲的線徑是拖鏈電纜質量的決定因素，那么先不說進口高端拖鏈電纜品牌，至少國產拖鏈電纜品牌在導體銅絲的選用上早已經統一標準了。
問
為什么有些廠家的拖鏈電纜TRVV采用軟電纜RVV的國家標準？

答
拖鏈電纜TRVV與軟電纜RVV的相同點之處在于都是銅芯、聚氯乙烯絕緣、聚氯乙烯護套軟電纜，不同點在于相比軟電纜RVV只適用于靜態使用，拖鏈電纜TRVV更適用于動態的環境，屬于運動電纜。可以說，拖鏈電纜TRVV是在軟電纜RVV基礎上做的升級，因此，在某些方面，軟電纜RVV的國家標準同樣適用于拖鏈電纜TRVV。
